特徴

ボルトの抜け止めや回り止め、連結や位置決めなどに使うピンです。

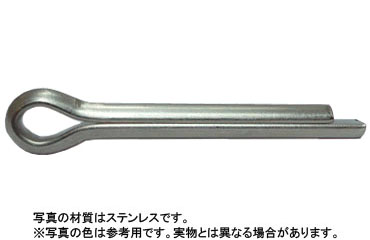

割りピンやスナップピンは、穴を開けたボルトに差し込むことで、抜け止めの効果があります。割りピンは、差し込んだ後に開いて固定します。
スナップピンは取り付けや取り外しが簡単です。R/Cカーのボディをシャーシに取り付ける「ボディピン」としても利用されています。このように、一時的に固定したり、頻繁に取り外す場所に便利です。
スプリングピンは、弾性のある板を円筒状に丸めたものです。ピンの外径(取り付け径)よりやや小さめの穴に差し込み、ピンの持つ弾力により2つの部品を連結します。ねじやボルトでとめる前の位置決めや、軸の回り止め、継ぎ手などに使われます。溝が真っ直ぐのストレートと、ピン同士の絡み合いを防ぐ波形があります。

ピン類の代表的なサイズ

●割ピン

<単位 mm>

呼び径 2 3.2 4 5 6.3 8 10
頭部の径 3.6 5.8 7.4 9.2 11.8 15 19
ピン穴径 2 3.2 4 5 6.3 8 10
長さ 10~40 14~63 18~80 20~100 32~125 40~160 45~200

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

●スナップピン

<単位 mm>

呼び径 4 5 6 8 10 12 14
ピンの太さ 1 1 1.2 1.6 1.8 1.8 2
ふくらみ部の高さ 1 1.5 1.8 2.4 3.2 4.2 5
長さ 16.3 17.9 21.2 27.7 32.6 35.8 40.6

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

●スプリングピン

<単位 mm>

呼び径 2 3 4 5 6 8 10
外径(最大) 2.25 3.25 4.4 5.4 6.4 8.6 10.6
適用する孔(参考) 2 3 4 5 6 8 10
長さ 5~20 6~32 8~40 10~50 12~63 16~80 18~100

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

ピン類の規格表

割りピンの規格

割りピン

呼び径 0.6 0.8 1 1.2 1.6 2 2.5 3.2 4 5 6.3 8 10 13 16 20
d 基準寸法 0.5 0.7 0.9 1 1.4 1.8 2.3 2.9 3.7 4.6 5.9 7.5 9.5 12.4 15.4 19.3
許容差 0
-0.1
0
-0.2
0
-0.3
C 基準寸法 1 1.4 1.8 2 2.8 3.6 4.6 5.8 7.4 9.2 11.8 15 19 24.8 30.8 38.6
許容差 0
-0.1
0
-0.2
0
-0.3
0
-0.4
0
-0.6
0
-0.7
0
-0.9
0
-1.2
0
-1.5
0
-1.9
0
-2.4
0
-3.1
0
-3.8
0
-4.8
b 2 2.4 3 3 3.2 4 5 6.4 8 10 12.6 16 20 26 32 40
a 最大 1.6 1.6 1.6 2.5 2.5 2.5 2.5 3.2 4 4 4 4 6.3 6.3 6.3 6.3
最小 0.8 0.8 0.8 1.2 1.2 1.2 1.2 1.6 2 2 2 2 3.2 3.2 3.2 3.2
適用するボルト及びピンの径 ボルト を超え 2.5 3.5 4.5 5.5 7 9 11 14 20 27 39 56 80 120 170
以下 2.5 3.5 4.5 5.5 7 9 11 14 20 27 39 56 80 120 170
クレビスピン を超え 2 3 4 5 6 8 9 12 17 23 29 44 69 110 160
以下 2 3 4 5 6 8 9 12 17 23 29 44 69 110 160
ピン穴径 参考 0.6 0.8 1 1.2 1.6 2 2.5 3.2 4 5 6.3 8 10 13 16 -20

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

スナップピンの規格

スナップピン

サイズNO. スナップピン 適用する軸
d d2 l R h S L D H
基本寸法 許容差 最大 参考 参考
4 1 ±0.02 3 6 2 1 0.5 16.3 4 1.2
5 6.5 2.5 1.5 17.9 5
6 1.2 ±0.03 3.6 7.8 3 1.8 0.6 21.2 6 1.5
7 1.2 3.6 8.3 3.5 2.3 0.6 22.8 7 1.5
8 1.6 4.8 10.4 4 2.4 0.8 27.7 8 1.9
8 1.6 10.9 4.5 2.9 29.3 9
10 1.8 5.4 12.2 5 3.2 0.9 32.6 10 2.2
12 13.2 6 4.2 35.8 12
14 2 6 15 7 5 1 40.6 14 2.4
16 16 8 6 43.8 16

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

スプリングピン ストレートの規格

スプリングピン ストレート

呼び径 1 1.2 1.5 1.6 2 2.5 3 3.5 4 4.5 5 6 8 10 12 13
各部寸法 D 最大 1.2 1.4 1.7 1.8 2.25 2.75 3.25 3.84 4.4 4.84 5.4 6.4 8.6 10.6 12.5 13.7
最小 1.1 1.3 1.6 1.7 2.15 2.65 3.15 3.7 4.2 4.7 5.2 6.2 8.3 10.3 12.3 13.4
t 基準寸法 0.2 0.25 0.3 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 1.2 1.6 2 2 2.5
E 最大 0.9 1.1 1.40 1.5 1.9 2.4 2.9 3.4 3.9 4.3 4.8 5.8 7.8 9.8 11.7 12.7
二重せん断荷重 kgf 70 104 158 171 281 440 633 864 1130 1425 1760 2532 4500 7030 8790 11500
(KN) 最大 (0.69) (1.02) (1.55) (1.68) (2.76) (-4.3) (6.2) (8.44) (11.08) (13.97) (17.25) (24.83) (44.13) (68.94) (86.2) (112.78)
適用する穴 1 1.2 1.5 1.6 2 2.5 3 3.5 4 4.5 5 6 8 10 12 13
許容差 +0.08
0
+0.09
0
+0.12
0
+0.15
0
+0.2
0

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

スプリングピン 波形の規格

スプリングピン 波形

呼び径 スプリングピン 適用適用する穴
(参考)
外径D t
(参考)
二重せん断荷重
最大 最小 kgf KN 許容差
1 1.2 1.1 0.2 70 0.69 1 +0.08
0
1.2 1.4 1.3 0.25 104 1.02 1.2
1.4 1.6 1.5 0.28 138 1.35
1.5 1.7 1.6 0.3 158 1.55 1.5
1.6 1.8 1.7 0.3 171 1.68 1.6
2 2.25 2.15 0.4 281 2.76 2 +0.09
0
2.5 2.75 2.68 0.5 440 4.31 2.5
3 3.25 3.15 0.6 633 6.21 3
3.5 3.9 3.7 0.7 862 8.45 3.5
4 4.4 4.2 0.8 1130 11.08 4 +0.12
0
4.5 4.9 4.7 0.9 1424 13.96 4.5
5 5.4 5.2 1 1760 17.26 5
6 6.4 6.2 1.2 2532 24.83 6
7 7.6 7.3 1.4 3450 33.83 7 +0.15
0
8 8.6 8.3 1.6 4500 44.13 8
10 10.6 10.3 2 7030 68.94 10
12 12.6 12.3 2 8792 86.22 12 +0.2
0
13 13.7 13.4 2.5 11500 113.27 13

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。
