溶接ナットとは、ウェルドナット、ウエルドナットとも呼ばれおり、その多くは専用機械によって金属鋼板に密着固定をさせて使用します。
■P付(パイロット付)、P無し(パイロット無し)・・・座面中心に突起物を設けたパイロット付タイプと座面に突起物が無いパイロット無しタイプあります。
パイロットとは取付の際に位置決めをするためのガイドの役割をはたします。
■溶接突起物 ・・・プロジェクション溶接をする際に、突起物に電流を流し溶かしながら溶接をするためのもの。パイロットが付いていると突起物の高さが高くなる。
■ダボ・・・T型溶接ナットのサイドにある突起のこと。形状は六角のタイプ、四角のタイプ、T型のタイプの種類があります。

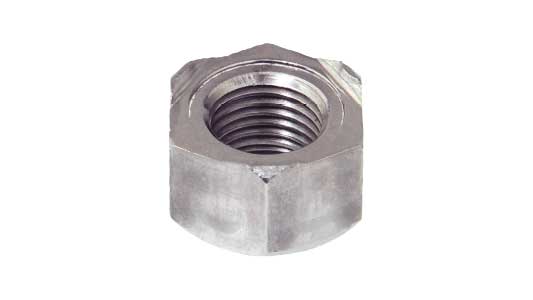

- 六角溶接ナット1A形 パイロット付
- 六角溶接ナット1B形 パイロット無し

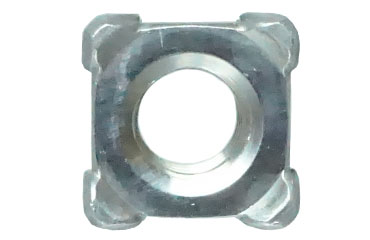

- 四角溶接ナット1C形 パイロット無し
- 四角溶接ナット1D形 パイロット無し
- T型溶接ナット1A形 パイロット付・ダボ付
- T型溶接ナット1B形 パイロット無・ダボ付)
- T型溶接ナット2A形 パイロット付・ダボ無
- T型溶接ナット2B形 パイロット無・ダボ無
六角溶接ナット1A形
-
六角ウエルドナット(1A・バラ入り
-
六角ウエルドナット(1A・棚原製
-
六角ウエルドナット(1A細目・バラ入
-
六角ウエルドナット(1A細目・棚原製
-
六角ウエルドナット(P付(1A
-
六角ウエルドナット(P付1A紀州
-
六角ウエルドナット1Aその他細目バラ
-
六角ウエルドナット1Aその他細目棚原
-
六角ウエルドナット(P付(DIN
-
六角ウエルドナットP付細目1A
六角溶接ナット1B形
-
六角ウエルドナット(1B・バラ入り
-
六角ウエルドナット(1B・棚原製
-
六角ウエルドナット(1B細目・バラ入
-
六角ウエルドナット(1B細目・棚原製
-
六角ウエルドナット(P無(1B
-
六角ウエルドナット1Bその他細目バラ
-
六角ウエルドナット1Bその他細目棚原
