特徴

雌ネジがなくとも、自分で部材にねじ立てしながらねじ込むことができるネジです。下穴さえ開けておけばよいので、作業工程を減らすことができ、作業性がよいという特長があります。
下穴はネジの太さと種類によって変わりますので注意が必要です。
参照ネジログ（タッピンネジの標準下穴径）
自分自身でねじ立てするため緩みにくい反面、取り外しが多い場所には向いていません。

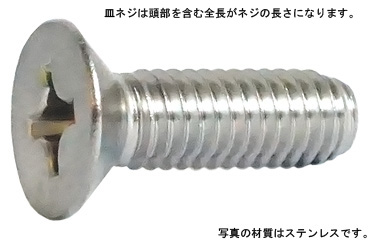

普通の小ねじと比べると、ねじ山のピッチが荒いことがわかります。

ねじ部の種類

ねじ部には1種から4種の4種類がありますが、4種はほとんど使われていません。また、先端が1/4カットされた溝付きのタッピンねじもあります。

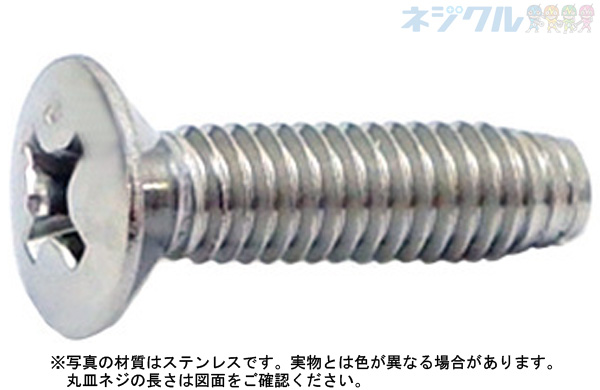

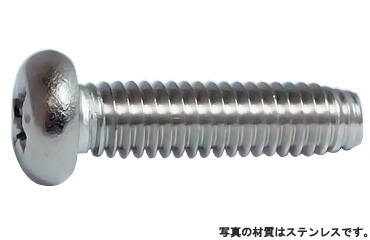

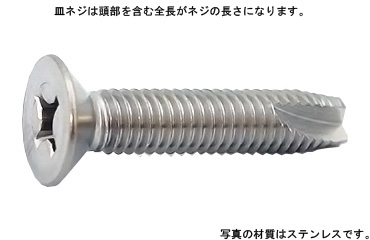

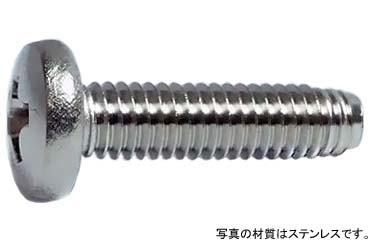

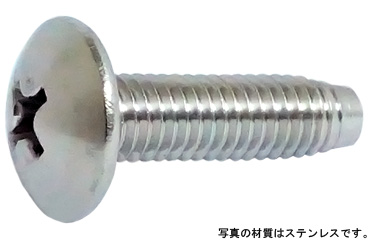

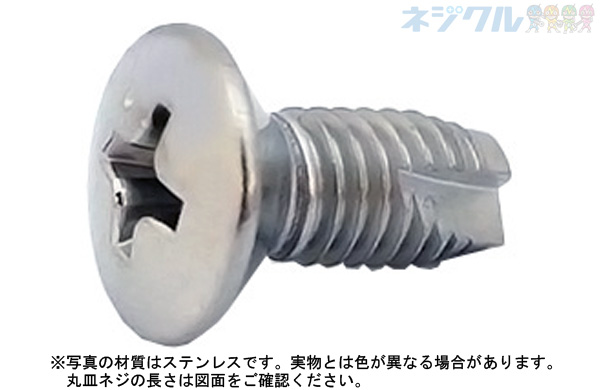

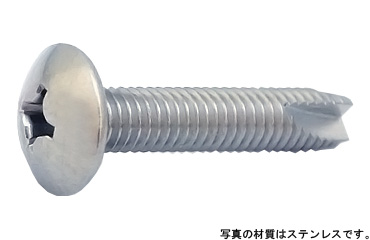

いろいろなタッピンねじ。２種と３種は先端がカットされたみぞ付きです

用途事例

■プラスチック製品のタッピンねじ
ドリルなどで開けた穴さえあれば締め付けることができるタッピンねじは、プラスチックなどの樹脂製品の締め付けによく使われています。

■六角フランジ付きとワッシャーヘッド
プラスマイナス六角フランジ付きタッピンねじ（左2個）と、ワッシャーヘッドタッピンねじ（右）。ワッシャーヘッドとは、頭部と座金が一体化したもの。組み込みねじと違って、頭部と座金が完全にくっついています。

■タッピンねじと金具
洋折や洋灯、ヒートンなどの金具も、タッピンねじのように下穴があれば締め込むことができます。

タッピンねじの特徴

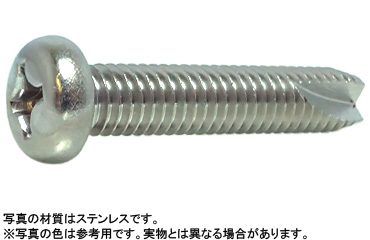

3種タッピンねじ（C-0タッピンねじ）

形状は先端２．５～３山がテーパーになっており、小ネジとおなじピッチ。

相手材は主に構造用鋼、鋳物、非鉄鋳物に適している。２種タッピンより厚板に対応できる。

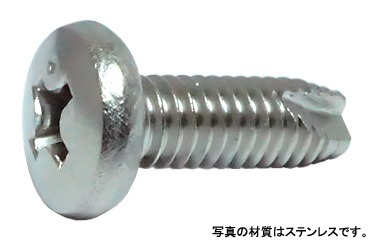

3種タッピンみぞ付（C-1タッピンねじ）

形状は先端２．５～３山がテーパーになっており、３種タッピンの先端を１／４カットしてあり、カット部は刃の役割をして相手材を削っていく。

相手材は主に構造用鋼、鋳物、非鉄鋳物に適している。

タッピンねじの選定基準

相手材質		厚さ	ねじ部形状					理由
相手材質		厚さ	1種	2種	3種	2種溝	3種溝	理由
板金	鋼、黄銅	比較的うすい	〇	〇	〇			溝付の必要なし。
	アルミニウム合金セネルメタル	比較的厚い		〇		〇	〇	板厚と材質によっては 2種溝なしでも可。
	ステンレス鋼		〇	〇	〇	〇	〇	呼び径に対して板が厚いものは溝付がよい。
構造用鋼						〇	〇	溝なしではねじ込みトルク過大。
鋳　物鋳　鉄製造品	アルミ、マグネシウム、亜鉛、黄銅			〇		〇	〇	材質によっては 2種溝なしでもよい。
	ネズミ、可鍛					〇	〇	材質が脆い。
	銅、黄銅、青銅					〇	〇	ねじ込みトルクが大きい。
プラスチック			〇	〇		〇		材質が脆い（ワレ、穴破壊の恐れあり）。
ハードボード			〇	〇	〇	〇	〇
石綿加工材			〇	〇		〇		きめの粗いものにピッチの細いものは不適。

タッピンねじの下穴の設計について（次項参照）
〇下穴径は作業性と締付強さとの関連で決定され、作業性を重視する場合は大きめに、締付強さに重点を置く場合は小さめに設定するのが望ましい。
〇下穴径は設定値に対して、±0.05ｍｍの許容差で管理するのが望ましい。
〇めねじ部材が、薄鋼板などの場合は突き出し穴（バーリング）とする。
〇下穴が、止まり穴の場合、穴の深さは、タッピンねじの長さよりも、余裕を持たせることが必要である。
〇相手材が樹脂などもろい材料のときは、入口に面を取るか、ガイド部を設けて、表面のかけを防ぐ。
〇ねじ込み（めねじ形成）トルクがねじりの強さの1/3をこえないように下穴を設定する。
〇ねじ込みトルクを1とすると、めねじ破断トルクは3以上であることが望ましい。

タッピングネジの規格

3種タッピンねじ（C0タッピンねじ）

呼び径			2	2.3	2.5	2.6	3	3.5	4	4.5	5	6
dk	基準寸法		3.5	4.0	4.5	4.5	5.5	6.0	7.0	8.0	9.0	10.5
dk	許容差		0 -0.4				0 -0.5			0 -0.6		0 -0.7
k	基準寸法		1.3	1.5	1.7	1.7	2.0	2.3	2.6	2.9	3.3	3.9
k	許容差		±0.1				±0.15					±0.2
十字穴	m	最大	2.2	2.4	2.6	2.6	3.6	3.9	4.2	4.6	4.9	6.3
	Q	最大	1.01	1.21	1.42	1.42	1.43	1.73	2.03	2.43	2.73	2.86
	Q	最小	0.60	0.80	1.00	1.00	0.86	1.15	1.45	1.84	2.14	2.26
	十字穴の番号		1				2					3
d	最大		1.98	2.28	2.48	2.58	2.98	3.47	3.978	4.47	4.976	5.97
d	最小		1.89	2.19	2.38	2.48	2.874	3.36	3.838	4.34	4.826	5.82
P（ピッチ）			0.4	0.4	0.45	0.45	0.5	0.6	0.7	0.75	0.8	1.0

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

3種タッピンねじ（C1タッピンねじ）

呼び径			2	2.3	2.5	2.6	3	3.5	4	4.5	5	6
dk	基準寸法		3.5	4.0	4.5	4.5	5.5	6.0	7.0	8.0	9.0	10.5
dk	許容差		0 -0.4				0 -0.5			0 -0.6		0 -0.7
k	基準寸法		1.3	1.5	1.7	1.7	2.0	2.3	2.6	2.9	3.3	3.9
k	許容差		±0.1				±0.15					±0.2
十字穴	m	最大	2.2	2.4	2.6	2.6	3.5	3.8	4.1	4.5	4.8	6.2
	Q	最大	1.01	1.21	1.42	1.42	1.43	1.73	2.03	2.43	2.73	2.86
	Q	最小	0.60	0.80	1.00	1.00	0.86	1.15	1.45	1.84	2.14	2.26
	十字穴の番号		1				2					3
d	最大		1.98	2.28	2.48	2.58	2.98	3.47	3.97	4.47	4.97	5.97
d	最小		1.89	2.19	2.38	2.48	2.87	3.36	3.84	4.34	4.84	5.82
P（ピッチ）			0.4	0.4	0.45	0.45	0.5	0.6	0.7	0.75	0.8	1.0
