インチねじサイズ表
インチネジの基準は1”(1インチ)約25.4㎜です。
ミリ(㎜)に直さないと実寸はわかりにくいのですが「1”=25.4㎜」これを覚えていれば電卓を使えば簡単に計算ができます。
25.4を分母で割って分子を掛ければ良いのです。
例えば3/8では25.4÷8×3=9.525㎜となります。
【種類】
ユニファイ(UNC・UNF)とウィットがあります。
UNCが並目、UNFが細目です。
UNCとウィットは一部のサイズに互換性がありますが、基本的に山の規格が違うので別物として考える必要があります。
現在ではユニファイが主流となります。

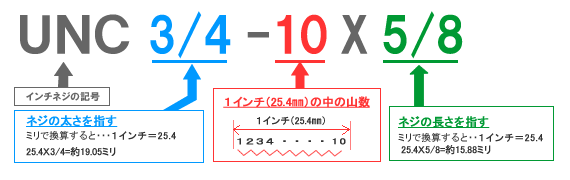

【呼び方】
呼び方は、そのまま分数通りに呼ばれる方もいますし、一寸の10分の1の一分(いちぶ)で呼ばれる方もいます。
1/8が一分(いちぶ)=約3.175㎜で計算ができます。
例えば1/2なら、分母を8にすると4/8になり、分子の4をとって〝よんぶ〟と言います。
ミリネジとの換算一覧はこちらをご覧ください。
径 | 山数 1インチあたり |
太さ 約mm |
備考 | 呼び方 | |
---|---|---|---|---|---|
UNC | UNF | ||||
#0 | - | 80 | 1.5 | ぜろばん | |
#1 | 64 | 72 | 1.8 | いちばん | |
#2 | 56 | 64 | 2.1 | にばん | |
#3 | 48 | 56 | 2.5 | さんばん | |
#4 | 40 | 48 | 2.8 | よんばん | |
#5 | 40 | 44 | 3.1 | UNC=融通の利くユーザーならw1/8も可 | ごばん |
#6 | 32 | 40 | 3.5 | ろくばん | |
#8 | 32 | 36 | 4.1 | はちばん | |
#10 | 24 | 32 | 4.8 | UNC=融通の利くユーザーならw3/16も可 | じゅうばん |
#12 | 24 | 28 | 5.4 | じゅうにばん | |
1/4 | 20 | 28 | 6.3 | UNC=融通の利くユーザーならw1/4も可 | 2分 にぶ |
5/16 | 18 | 24 | 7.9 | UNC=融通の利くユーザーならw5/16も可 | 2分5厘 にぶごりん |
3/8 | 16 | 24 | 9.5 | UNC=融通の利くユーザーならw3/8も可 | 3分 さんぶ |
7/16 | 14 | 20 | 11.1 | 3分5厘 さんぶごりん | |
1/2 | 13 | 20 | 12.7 | ※UNCは13山、ウィットは12山 | 4分 よんぶ |
9/16 | 12 | 18 | 14.3 | 4分5厘 よんぶごりん | |
5/8 | 11 | 18 | 15.9 | UNC=融通の利くユーザーならw5/8も可 | 5分 ごぶ |
3/4 | 10 | 16 | 19.0 | UNC=融通の利くユーザーならw3/4も可 | 6分 ろくぶ |
7/8 | 9 | 14 | 22.2 | UNC=融通の利くユーザーならw7/8も可 | 7分 ななぶ/しちぶ |
1inch | 8 | 12 | 25.4 | UNC=融通の利くユーザーならw1”も可 | 1インチ いちいんち |
inch1/8 | 7 | 12 | 28.6 | 1インチ1分 いちいんちいちぶ | |
1inch1/4 | 7 | 12 | 31.7 | 1インチ2分 いちいんちにぶ | |
1inch3/8 | 6 | 12 | 34.9 | 1インチ3分 いちいんさんぶ | |
1inch1/2 | 6 | 12 | 38.1 | 1インチ4分 いちいんちよんぶ | |
1inch3/4 | 5 | - | 44.4 | 1インチ6分 いちいん ろくぶ | |
2inch | 4-1/2 | - | 50.8 | 2インチ にいんち |
※ねじ山の角度 ウィット=55° ユニファイ=60°
ユユニファイ並目ネジ(UNC)
写真をクリックすると詳細へジャンプします。
-
インチネジ(+)UNC(PAN
-
インチネジ(+)UNC(FLAT
-
インチネジ(+)UNC(丸皿
-
インチネジ(+)UNF(PAN
-
インチネジ(+)UNF(FLAT
-
インチネジ(+)UNF(トラス
ユニファイ細目ネジ(UNF)
写真をクリックすると詳細へジャンプします。
L寸サイズ表
L寸 | ミリ(約) | 実寸(mm) |
---|---|---|
1/8 | 3 | 3.18 |
5/32 | 4 | 3.97 |
3/16 | 5 | 4.76 |
1/4 | 6 | 6.35 |
5/16 | 8 | 7.94 |
3/8 | 10 | 9.53 |
1/2 | 12 | 12.70 |
5/8 | 16 | 15.88 |
3/4 | 20 | 19.05 |
7/8 | 22 | 22.23 |
1” | 25 | 25.40 |
1-1/4 | 32 | 31.75 |
1-1/2 | 38 | 38.10 |
1-3/4 | 45 | 44.45 |
2” | 50 | 50.80 |
2-4/4 | 56 | 57.15 |
2-3/4 | 70 | 69.85 |
3” | 76 | 76.20 |
